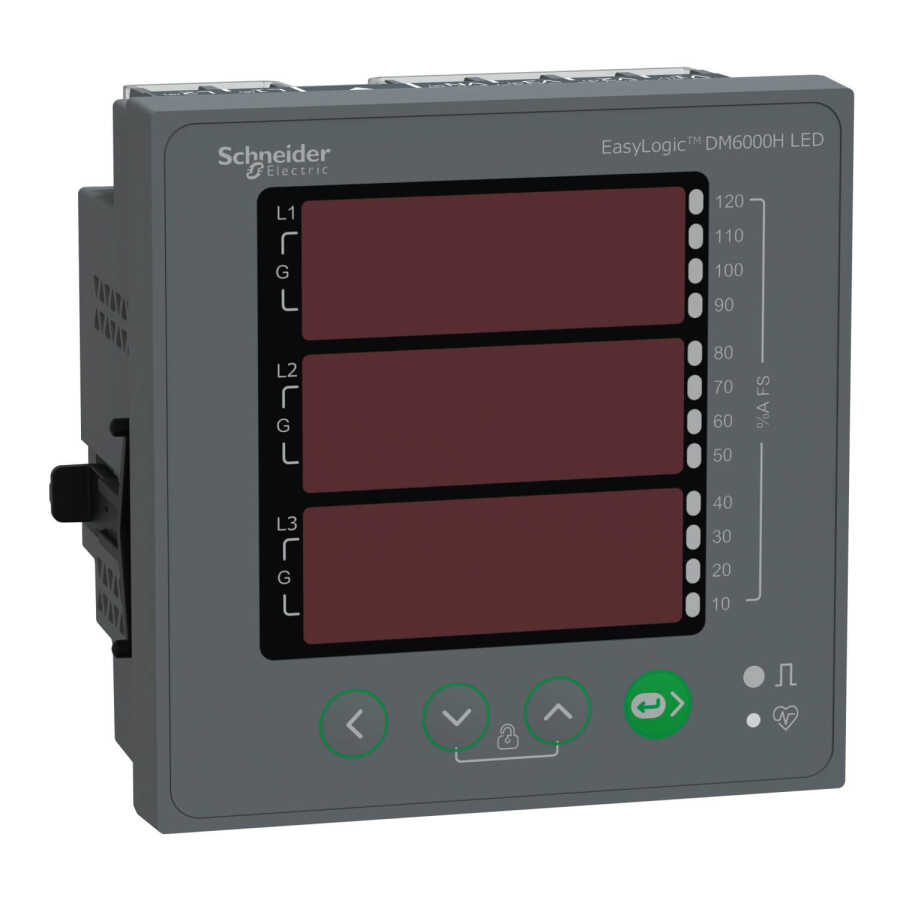

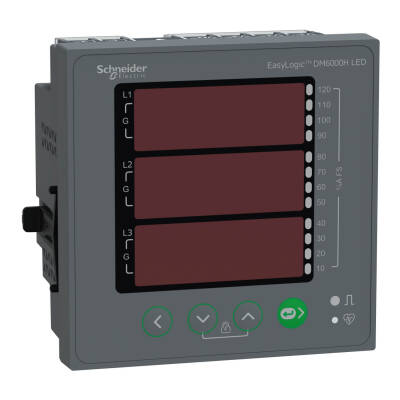

SCHNEIDER METSEDM6200HCL10RS RS485 EasyLogic LED EKRAN CLASS 1 ENERJİ KALİTE ANALİZÖRÜ

SCHNEIDER METSEDM6200HCL10RS RS485 EasyLogic LED EKRAN CLASS 1 ENERJİ KALİTE ANALİZÖRÜ

Enerji yönetimi ve güç kalitesi izleme ihtiyaçlarınız için tasarlanmış olan Schneider METSEDM6200HCL10RS model enerji analizörü, yüksek hassasiyetli ölçümler ve gelişmiş analiz kabiliyetleri sunar. Class 1 hassasiyet, RS485 Modbus RTU haberleşme desteği ve LED ekranıyla enerji tüketiminizi detaylı şekilde izlemenizi sağlar.

Teknik Özellikler

Seri : EasyLogic

Ürün Adı : EasyLogic DM6X00H RS

Ürün Ya da Bileşen Tipi : VAF PF ölçüm cihazı

Cihaz Uygulaması : Uzaktan gözlemleme

Ölçümün tipi :

Akım
Gerilim
Frekans
RPM

Sayaç fonksiyonları :

AÇIK saat sayımı
Güç kesintisi

[Us] nominal besleme gerilimi :

48...277 V AC 45...65 Hz
48...277 V DC

Şebeke Frekansı :

60 Hz
50 Hz

Nominal akım (Ir) :

1 A
5 A

Type of network :

3P + N
3P
1P + N
2P + N
2P

VA cinsinden güç tüketimi : 4 VA -de 240 V faz ve nötr arasında

W cinsinden güç tüketimi : 2 W -de 240 V

Ekran Tipi : 8 segment LED

Ekran rengi : Kırmızı

Ekran basamakları : 12 basamak(lar) - 14,2 mm

Veri iletişimi :

Anlık ve ortalama değerler
Devir hızı
Tüm sayaçlar
Ölçüm değerlerinin okunması

Ayarların kurcalamaya dayanıklılığı : Erişim kodu ile korunur

Örnekleme hızı : 32 örnek/döngü

Ölçüm akımı : 5…6000 mA

Signal : Akım 0,005...10 A (impedance 0.3 MOhm)6 x

Ölçüm gerilimi :

46…277 V AC 50...60 Hz faz ve nötr arasında
80…480 V AC 50...60 Hz fazlar arasında
277…999000 V AC 50...60 Hz harici VT ile

Frekans ölçüm aralığı : 45…65 Hz

Girişlerin sayısı : 2

Ölçüm doğruluğu :

Frekans +/- %0,05
Güç faktörü +/- 0.01
Akım +/- 1 %
Gerilim +/- 1 %

Yerel sinyalleme :

Yeşil LED: etkinlik
Kırmızı LED: çıkış sinyali 1...9999000 pulse/ k_h (kWh, kVAh, kVARh)

Haberleşme port desteği : Vidalı terminal bloğu: RS485

Malzeme : Polikarbonat

Montaj Tipi : Sıva altı monte

Montaj desteği : Gövde

Kurulumun Tipi : Iç mekan kurulumu

Sıkma torku :

Akım devresi: 0,9…1 N.m Philips No 2 screwdriver
Gerilim devresi: 0,9…1 N.m Philips No 2 screwdriver
Kontrol devresi: 0,9…1 N.m Philips No 2 screwdriver
Haberleşme: 0,5…0,6 N.m Philips no 1 screwdriver

Tel sıyırma uzunluğu :

Akım devresi: 3,68 mm
Gerilim devresi: 7 mm
Kontrol devresi: 7 mm
Haberleşme: 7 mm

Genişlik : 96 mm

Derinlik :

Dış : 13 mm
Panel : 49 mm

Yükseklik : 96 mm

Ürün Ağırlığı : 300 g

Neden METSEDM6200HCL10RS?

Bu cihaz, enerji izleme projelerinde doğru veri toplamak isteyen mühendisler ve sistem yöneticileri için ideal bir tercihtir. Uzaktan izleme ve veri analizini kolaylaştıran RS485 Modbus RTU desteği ile BMS (Bina Yönetim Sistemi) entegrasyonlarına uyumludur. Enerji maliyetlerini azaltmak ve sistem performansını optimize etmek isteyen işletmeler için vazgeçilmezdir.

Kullanım Alanları

Fabrikalar ve üretim tesisleri

AVM ve büyük ticari binalar

Enerji izleme panoları

GES (güneş enerji santrali) projeleri

Otomasyon sistemleri ve enerji yönetim altyapıları
