SCHNEIDER A9N18391 C120N 4P 80A D TİPİ OTOMATİK SİGORTA

SCHNEIDER A9N18391 C120N 4P 80A D TİPİ OTOMATİK SİGORTA

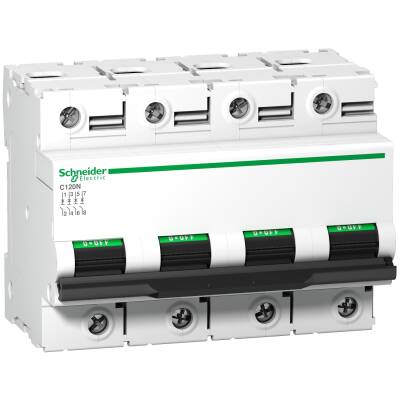

Schneider Electric A9N18391 C120N 4P 80A D Tipi Otomatik Sigorta, yüksek kalkış akımı çeken endüstriyel yüklerde devre koruması sağlamak amacıyla tasarlanmış, güçlü ve güvenilir bir çözümdür. D Tipi karakteristiği sayesinde, kısa sürede yüksek akım çeken cihazlara karşı gecikmeli tepki verir ve gereksiz açmaları engeller.

Teknik Özellikler

Seri : Acti 9

Ürün Adı : Acti9 C120

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : C120N

Cihaz Uygulaması : Dağıtım

Kutup Tanımı : 4P

Korumalı kutupların sayısı : 4

[In] nominal akım : 80 A -de 30 °C

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : D

Kesme kapasitesi :

10000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de <= 500 V DC 'e uygunEN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı :

380...415 V AC 50/60 Hz
<= 500 V DC
220...240 V AC 50/60 Hz
440 V AC 50/60 Hz
230...400 V AC 50/60 Hz

Manyetik açma limiti : 10...14 x In

[Ics] nominal hizmet kesme kapasitesi :

7500 A 75 % 'e uygunEN/IEC 60898-1 - 400 V AC 50/60 Hz
4,5 kA 75 % 'e uygunEN/IEC 60947-2 - 440 V AC 50/60 Hz
7,5 kA 75 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz
15 kA 75 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz
10 kA 100 % 'e uygunEN/IEC 60947-2 - <= 500 V DC

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

[Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunEN/IEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Takılabilir

Montaj Desteği : 35 mm simetrik DIN rayı

9 mm vida adımı : 12

Yükseklik : 81 mm

Derinlik : 73 mm

Genişlik : 108 mm

Ürün Ağırlığı : 0,82 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 5000 cycles 'e uygunIEC 60947-2

Bağlantılar – terminaller :

Tünel tipi terminaller1…50 mm² sert
Tünel tipi terminaller1,5…35 mm² esnek

Tel sıyırma uzunluğu : 15 mm

Sıkma torku : 3,5 N.m

Toprak kaçağı koruması : Ayrı blok

D Tipi Otomatik Sigorta Nedir?

D Tipi sigortalar, çok yüksek kalkış akımı çeken sistemlerde kullanılır. Genellikle büyük motorlar, transformatörler, endüktif yükler ve benzeri uygulamalarda tercih edilir. Diğer karakteristik tiplere göre daha gecikmeli açma özelliği sunar, bu da sistem kararlılığını artırır.

Kullanım Alanları

Ağır sanayi tesisleri

Yüksek güçlü trifaze motor devreleri

Transformatör çıkışları

Endüstriyel üretim makineleri

Otomasyon sistemleri

Yüksek akım çeken endüktif yük devreleri

Avantajları

80A yüksek akım taşıma kapasitesi

4 kutuplu yapı ile nötr dahil tam koruma

10 kA kısa devre kesme kapasitesi

Endüstriyel sistemlerde maksimum güvenlik

Schneider Electric kalitesiyle uzun ömür

CE ve IEC standartlarına tam uyum

DIN rayına kolay montaj ile hızlı kurulum
