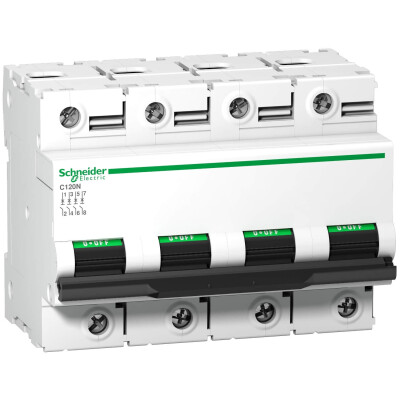

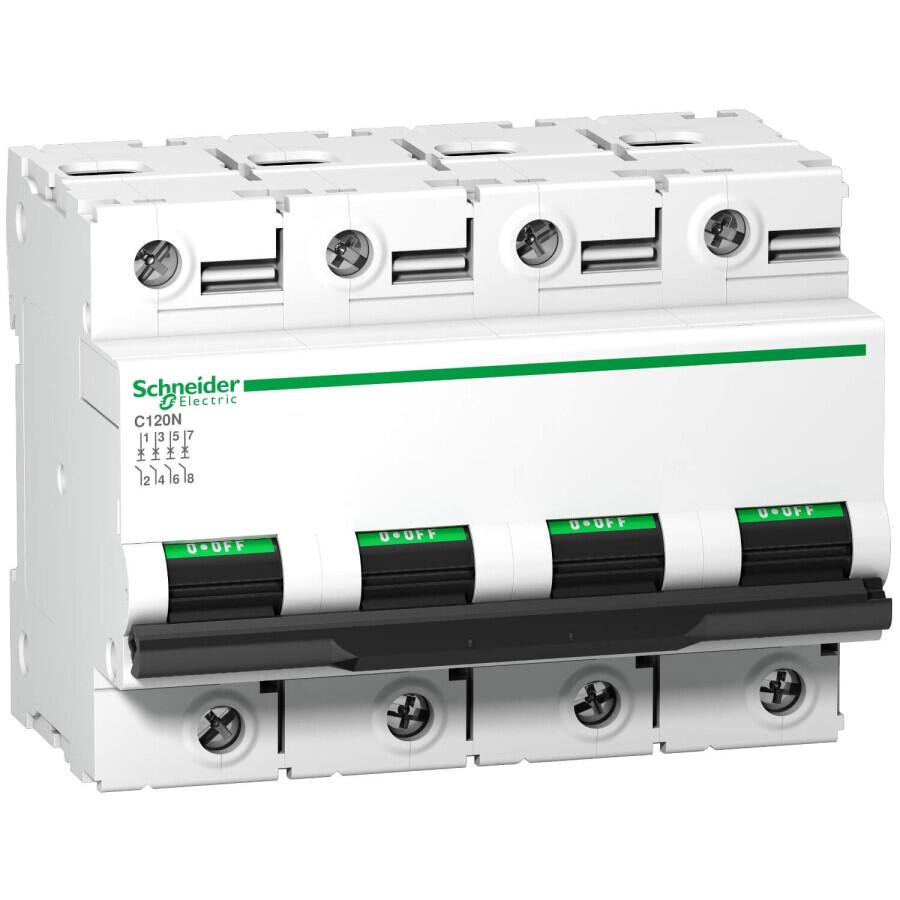

SCHNEIDER A9N18376 C120N 4P 125A C TİPİ OTOMATİK SİGORTA

SCHNEIDER A9N18376 C120N 4P 125A C TİPİ OTOMATİK SİGORTA

Schneider A9N18376, 4 kutuplu ve 125 Amper akım taşıma kapasitesine sahip C tipi otomatik sigorta modelidir. Elektrik sistemlerinde aşırı akım ve kısa devre koruması sağlar. Güvenilirliği ve uzun ömürlü yapısıyla endüstriyel ve ticari tesislerde sıkça tercih edilir.

Yüksek kaliteli Schneider Electric markası ile üretilen bu model, özellikle yüksek başlatma akımı gerektiren cihazlarda ideal performans sunar. Pano tipi uygulamalarda kolay montaj imkanı sağlar.

Teknik Özellikler

Seri : Acti 9

Ürün Adı : Acti9 C120

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : C120N

Cihaz Uygulaması : Dağıtım

Kutup Tanımı : 4P

Korumalı kutupların sayısı : 4

[In] nominal akım : 125 A -de 30 °C

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

10000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de <= 500 V DC 'e uygunEN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı :

380...415 V AC 50/60 Hz
<= 500 V DC
220...240 V AC 50/60 Hz
440 V AC 50/60 Hz
230...400 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

7500 A 75 % 'e uygunEN/IEC 60898-1 - 400 V AC 50/60 Hz
4,5 kA 75 % 'e uygunEN/IEC 60947-2 - 440 V AC 50/60 Hz
7,5 kA 75 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz
15 kA 75 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz
10 kA 100 % 'e uygunEN/IEC 60947-2 - <= 500 V DC

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

[Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunEN/IEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Takılabilir

Montaj Desteği : 35 mm simetrik DIN rayı

9 mm vida adımı : 12

Yükseklik : 81 mm

Derinlik : 73 mm

Genişlik : 108 mm

Ürün Ağırlığı : 0,82 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı :  5000 cycles 'e uygunIEC 60947-2

Bağlantılar – terminaller :

Tünel tipi terminaller1…50 mm² sert
Tünel tipi terminaller1,5…35 mm² esnek

Tel sıyırma uzunluğu : 15 mm

Sıkma torku : 3,5 N.m

Toprak kaçağı koruması : Ayrı blok

Kullanım Alanları

Sanayi tesisleri

Elektrik panoları

Alçak gerilim dağıtım sistemleri

Ticari binalar

Otomasyon sistemleri

Neden Bu Ürün?

Schneider Electric, dünya çapında tanınan bir marka olup, yüksek kaliteli ve güvenli ürünler sunar. A9N18376 modeli ise yüksek akım taşıma kapasitesi ve dayanıklı yapısıyla sistemlerinizin güvenliğini üst seviyeye taşır.
