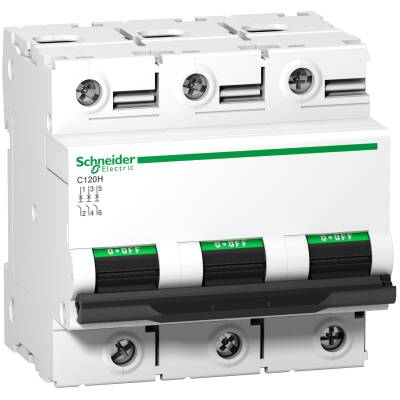

SCHNEIDER A9N18470 C120H 3P 125A C TİPİ OTOMATİK SİGORTA

SCHNEIDER A9N18470 C120H 3P 125A C TİPİ OTOMATİK SİGORTA

Schneider Electric A9N18470 C120H 3P 125A Otomatik Sigorta, yüksek güçlü trifaze elektrik devrelerinin güvenliğini sağlamak için tasarlanmış profesyonel bir devre koruma çözümüdür. C Tipi karakteristiği sayesinde, kalkış akımı yüksek olan yüklerde dahi güvenilir koruma sağlar ve gereksiz açmaları önler.

Teknik Özellikler

Seri : Acti 9

Ürün Adı : Acti9 C120

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : C120H

Cihaz Uygulaması : Dağıtım

Kutup Tanımı : 3P

Korumalı kutupların sayısı : 3

[In] nominal akım : 125 A -de 30 °C

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

15000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
10 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
15 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
30 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
15 kA Icu -de <= 375 V DC 'e uygunEN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı :

<= 375 V DC
380...415 V AC 50/60 Hz
220...240 V AC 50/60 Hz
440 V AC 50/60 Hz
230...400 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

7500 A 50 % 'e uygunEN/IEC 60898-1 - 400 V AC 50/60 Hz
5 kA 50 % 'e uygunEN/IEC 60947-2 - 440 V AC 50/60 Hz
15 kA 50 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 50 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz
15 kA 100 % 'e uygunEN/IEC 60947-2 - <= 375 V DC

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

[Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunEN/IEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Takılabilir

Montaj Desteği : 35 mm simetrik DIN rayı

9 mm vida adımı : 9

Yükseklik : 81 mm

Derinlik : 73 mm

Genişlik : 81 mm

Ürün Ağırlığı : 0,615 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 5000 cycles 'e uygunIEC 60947-2

Bağlantılar – terminaller :

Tünel tipi terminaller1…50 mm² sert
Tünel tipi terminaller1,5…35 mm² esnek

Tel sıyırma uzunluğu : 15 mm

Sıkma torku : 3,5 N.m

Toprak kaçağı koruması : Ayrı blok

C Tipi Otomatik Sigorta Ne İşe Yarar?

C tipi otomatik sigortalar, ani akım yükselmelerine karşı orta düzeyde gecikmeli tepki verir. Bu özellik sayesinde özellikle motorlar, pompalar, trafo çıkışları ve endüstriyel cihazlar gibi kalkış anında yüksek akım çeken sistemlerde güvenli kullanım sunar.

Kullanım Alanları

Endüstriyel tesisler ve fabrikalar

Trifaze motor koruma uygulamaları

Alçak gerilim dağıtım panoları

Ticari bina ve AVM elektrik sistemleri

Otomasyon ve kontrol panoları

Avantajları

125A yüksek akım taşıma kapasitesi

Üç fazlı sistemlerde tam koruma (3P)

10kA kısa devre kesme kapasitesi ile yüksek güvenlik

Kolay montaj ve bakım gerektirmeyen yapı

Schneider Electric güvencesi ve uzun ömürlü kullanım

CE ve IEC uyumlu tasarım

Neden SCHNEIDER A9N18470?

Yüksek performanslı devre koruması

Güvenilir ve dayanıklı malzeme kalitesi

 Trifaze sistemlerde tam uyumluluk

Uzun ömürlü ve bakım gerektirmeyen yapı

Küresel standartlara uygun güvenlik sertifikaları
