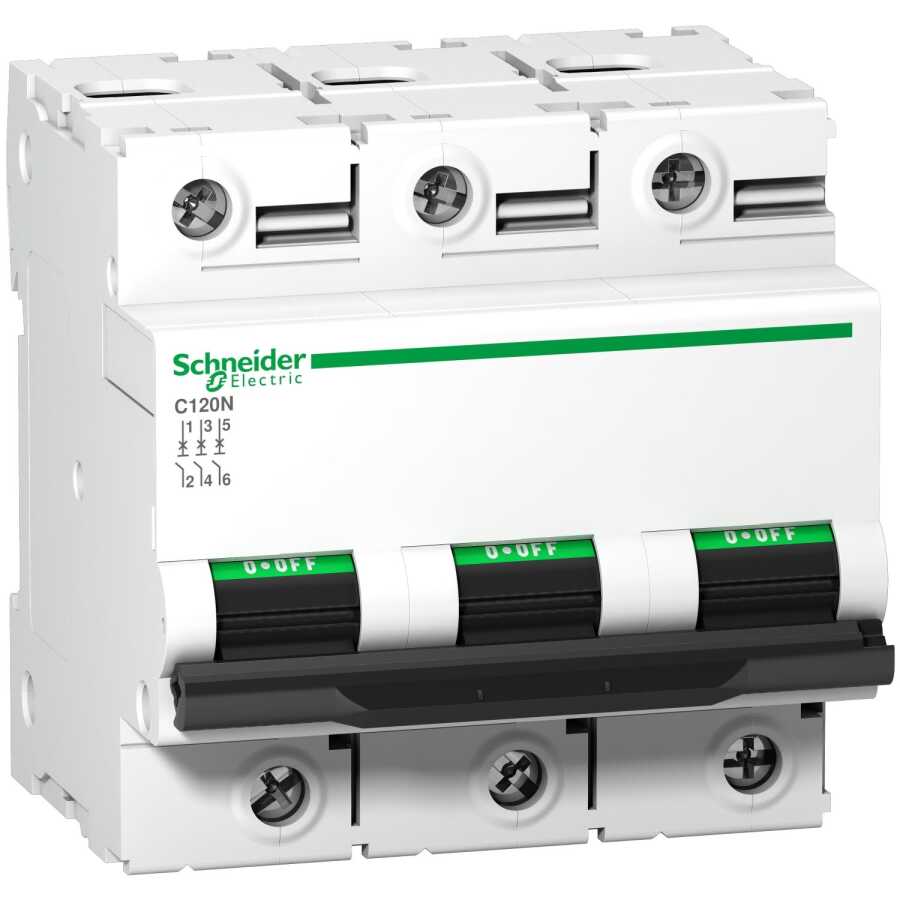

SCHNEIDER A9N18367 C120N 3P 100A C TİPİ OTOMATİK SİGORTA

SCHNEIDER A9N18367 C120N 3P 100A C TİPİ OTOMATİK SİGORTA

Schneider A9N18367, C120N serisine ait, 3 kutuplu ve 100A akım değerine sahip C tipi otomatik sigorta modelidir. Aşırı akım ve kısa devre durumlarında devreyi keserek sisteminizi korur. Endüstriyel, ticari ve yüksek güçlü uygulamalar için ideal bir çözümdür.

Teknik Özellikler

Seri : Acti 9

Ürün Adı : Acti9 C120

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : C120N

Cihaz Uygulaması : Dağıtım

Kutup Tanımı : 3P

Korumalı kutupların sayısı : 3

[In] nominal akım : 100 A -de 30 °C

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

10000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de <= 375 V DC 'e uygunEN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı :

<= 375 V DC
380...415 V AC 50/60 Hz
220...240 V AC 50/60 Hz
440 V AC 50/60 Hz
230...400 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

7500 A 75 % 'e uygunEN/IEC 60898-1 - 400 V AC 50/60 Hz
4,5 kA 75 % 'e uygunEN/IEC 60947-2 - 440 V AC 50/60 Hz
7,5 kA 75 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz
15 kA 75 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz
10 kA 100 % 'e uygunEN/IEC 60947-2 - <= 375 V DC

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

[Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunEN/IEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Takılabilir

Montaj Desteği : 35 mm simetrik DIN rayı

9 mm vida adımı : 9

Yükseklik : 81 mm

Derinlik : 73 mm

Genişlik : 81 mm

Ürün Ağırlığı : 0,615 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 5000 cycles 'e uygunIEC 60947-2

Bağlantılar – terminaller :

Tünel tipi terminaller1…50 mm² sert
Tünel tipi terminaller1,5…35 mm² esnek

Tel sıyırma uzunluğu : 15 mm

Sıkma torku : 3,5 N.m

Toprak kaçağı koruması : Ayrı blok

Kullanım Alanları

Sanayi ve üretim tesisleri

Alçak gerilim dağıtım panoları

Motor koruma sistemleri

Otomasyon ve enerji yönetimi uygulamaları

Ticari bina ve AVM elektrik panoları

Avantajları

Yüksek akım dayanımı (100A)

C eğrisi ile ani kalkış akımlarına karşı direnç

Kolay montaj ve kompakt tasarım

Uzun ömürlü ve bakım gerektirmeyen yapı

Schneider kalitesiyle tam güvenlik

Schneider Electric’in güvenilirliği ile üretilen bu model, özellikle yüksek başlatma akımı çeken motorlar ve makine sistemleri için uygundur.
