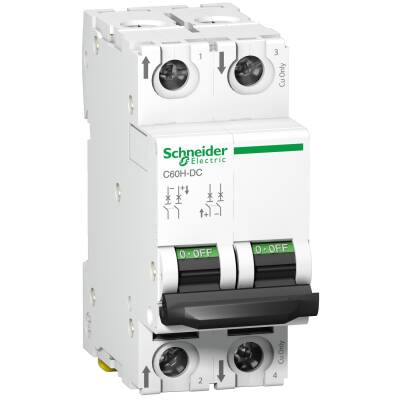

SCHNEIDER A9N61539 C60H 2P 63A C TİPİ OTOMATİK SİGORTA

SCHNEIDER A9N61539 C60H 2P 63A C TİPİ OTOMATİK SİGORTA

Schneider Electric A9N61539 C60H 2P 63A C Tipi Otomatik Sigorta, orta ve yüksek güçlü elektrik devrelerinde aşırı akım ve kısa devrelere karşı etkin koruma sağlar. C karakteristiği sayesinde motor gibi ani akım çeken yükler için uygundur. 2 kutuplu yapısıyla çift faz koruma sunan bu ürün, endüstriyel ve ticari uygulamalarda güvenle tercih edilir.

Teknik Özellikler

Seri : Acti 9

Ürün Adı : Acti9 C60H-DC

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : C60H-DC

Cihaz Uygulaması : Dağıtım

Kutup Tanımı : 2P

Korumalı kutupların sayısı : 2

[In] nominal akım : 63 A -de 25 °C

Şebeke Tipi : DC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

10 kA Icu -de 440 V DC 'e uygunEN 60947-2
10 kA Icu -de 440 V DC 'e uygunIEC 60947-2
6 kA Icu -de 500 V DC 'e uygunEN 60947-2
6 kA Icu -de 500 V DC 'e uygunIEC 60947-2
20 kA Icu -de 220 V DC 'e uygunGB 14048.2
20 kA Icu -de 220 V DC 'e uygunIEC 60947-2
20 kA Icu -de 250 V DC 'e uygunGB 14048.2
20 kA Icu -de 250 V DC 'e uygunIEC 60947-2

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı : 500 V DC

[Ics] nominal hizmet kesme kapasitesi :

15 kA 75 % 'e uygunEN 60947-2 - 220 V DC
15 kA 75 % 'e uygunIEC 60947-2 - 220 V DC
15 kA 75 % 'e uygunEN 60947-2 - 250 V DC
15 kA 75 % 'e uygunIEC 60947-2 - 250 V DC
4,5 kA 75 % 'e uygunEN 60947-2 - 500 V DC
4,5 kA 75 % 'e uygunIEC 60947-2 - 500 V DC
7,5 kA 75 % 'e uygunEN 60947-2 - 440 V DC
7,5 kA 75 % 'e uygunIEC 60947-2 - 440 V DC

[Ui] nominal yalıtım voltajı :

500 V DC 'e uygunIEC 60947-2
500 V DC 'e uygunEN 60947-2

[Uimp] nominal darbe dayanım voltajı :

6 kV 'e uygunEN 60947-2
6 kV 'e uygunIEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Sabit

Montaj Desteği : 35 mm simetrik DIN rayı

9 mm vida adımı : 4

Ürün Ağırlığı : 0,256 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 3000 cycles L/R = 2 ms

Kilitleme temini : Kilitlenebilir

Kilitleme seçenekleri tanımı : O konumunda

Sıkma torku : Güç devresi: 2,5 N.m üst veya alt

Toprak kaçağı koruması : Yok

Kullanım Alanı: Endüstriyel tesisatlar, ticari panolar, motor yükleri ve güçlü elektrik devreleri

Öne Çıkan Avantajlar

Yüksek akım taşıma kapasitesi (63A)

C tipi karakteristik ile motor gibi yüklerde stabil performans

2P yapısıyla faz+faz ya da faz+nötr koruma

Güvenilir, uzun ömürlü Schneider Electric tasarımı

DIN ray montajı sayesinde hızlı ve kolay kurulum

Schneider A9N61539 C60H 2P 63A Otomatik Sigorta, elektrik tesisatlarınızda hem güçlü hem de güvenli bir çözüm sunar. Endüstriyel uygulamalarda ve yüksek güçlü sistemlerde maksimum performans ve kesintisiz koruma için Schneider kalitesine güvenin.
