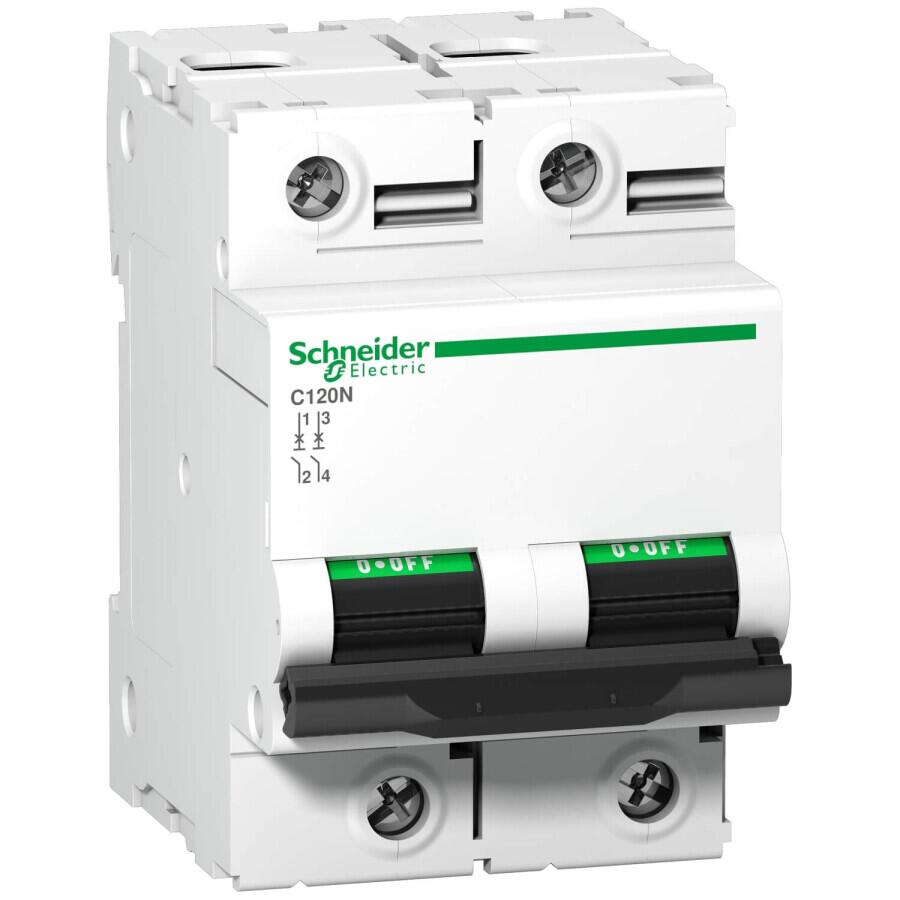

SCHNEIDER A9N18362 C120N 2P 100A C TİPİ OTOMATİK SİGORTA

SCHNEIDER A9N18362 C120N 2P 100A C TİPİ OTOMATİK SİGORTA

Schneider A9N18362, C120N serisine ait, 2 kutuplu, 100 Amper akım kapasitesine sahip C tipi otomatik sigortadır. Aşırı akım ve kısa devreye karşı etkili koruma sağlayarak elektrik tesisatınızın güvenliğini artırır. Hem konut hem de ticari uygulamalarda rahatlıkla kullanılabilir.

Teknik Özellikler

Seri : Acti 9

Ürün Adı : Acti9 C120

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : C120N

Cihaz Uygulaması : Dağıtım

Kutup Tanımı : 2P

Korumalı kutupların sayısı : 2

Nötr konum : Sol

[In] nominal akım : 100 A -de 30 °C

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

10000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de <= 250 V DC 'e uygunEN/IEC 60947-2
20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı :

380...415 V AC 50/60 Hz
220...240 V AC 50/60 Hz
440 V AC 50/60 Hz
<= 250 V DC
230...400 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

7500 A 75 % 'e uygunEN/IEC 60898-1 - 400 V AC 50/60 Hz
4,5 kA 75 % 'e uygunEN/IEC 60947-2 - 440 V AC 50/60 Hz
7,5 kA 75 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz
15 kA 75 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz
10 kA 100 % 'e uygunEN/IEC 60947-2 - <= 250 V DC

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

[Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunEN/IEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Takılabilir

Montaj Desteği : 35 mm simetrik DIN rayı

9 mm vida adımı : 6

Yükseklik : 81 mm

Derinlik : 73 mm

Genişlik : 54 mm

Ürün Ağırlığı : 0,41 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 5000 cycles 'e uygunIEC 60947-2

Bağlantılar – terminaller :

Tünel tipi terminaller1…50 mm² sert
Tünel tipi terminaller1,5…35 mm² esnek

Tel sıyırma uzunluğu : 15 mm

Sıkma torku : 3,5 N.m

Toprak kaçağı koruması : Ayrı blok

Kullanım Alanları

Elektrik panoları (konut & ticari)

Endüstriyel sistemlerde ikili koruma ihtiyaçları

Aydınlatma ve priz hatları

UPS ve jeneratör çıkışları

Otomasyon panoları ve enerji dağıtımı

Neden Tercih Edilmeli?

100A yüksek akım kapasitesi

C eğrisi ile motor ve cihaz kalkış akımlarına dayanıklı

Hızlı devre kesme özelliği

Kompakt yapı ve kolay montaj

Schneider Electric’in güvenilir performansı

Schneider Electric kalitesi ile üretilen bu model, güvenilirliği ve dayanıklılığı ile öne çıkar. C eğrisi sayesinde, ani akım dalgalanmalarına karşı optimum performans sunar.
